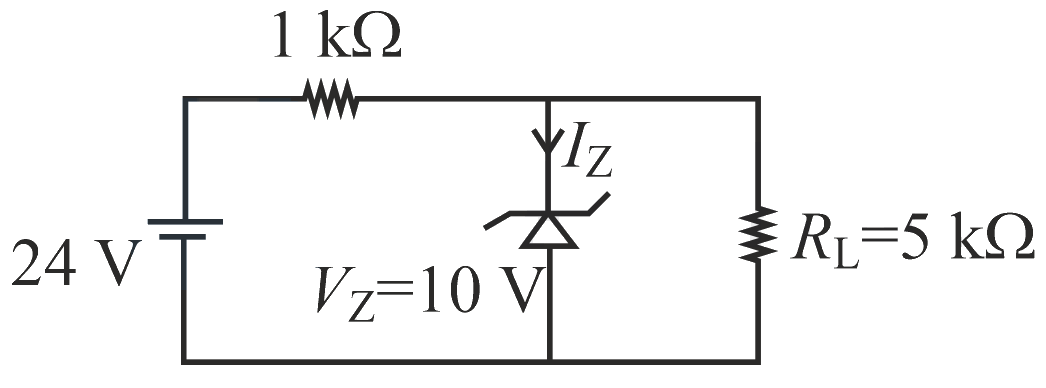

For the given circuit, the power across zener diode is _____ mW .

For the given circuit, the power across zener diode is _____ mW.

Solution

i1=141×103=14 mA

i3=105×103=2 mA

i2=i1-i3=12 mA

Power consumed in zener diode

=V×i=0.12 W=120 mW

Asked in: JEE Main 2021 (26 Aug Shift 2)
